Крестовина барабана для стиральной машины Indesit Ariston C00089734, оригинал (C00089734)

Хрестовина барабана Indesit Ariston підходить до великої кількості автоматичних пральних машин, призначається для заміни поламаних виробів, відповідних оригінальним номерам Indesit: C00034335, C00038358, C00038453, C00089734.

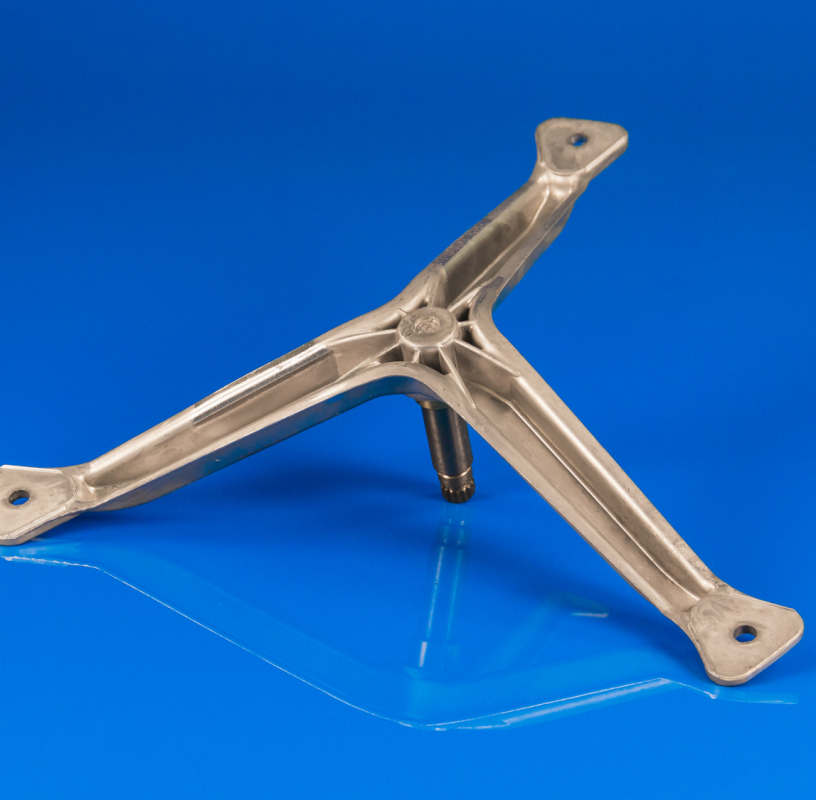

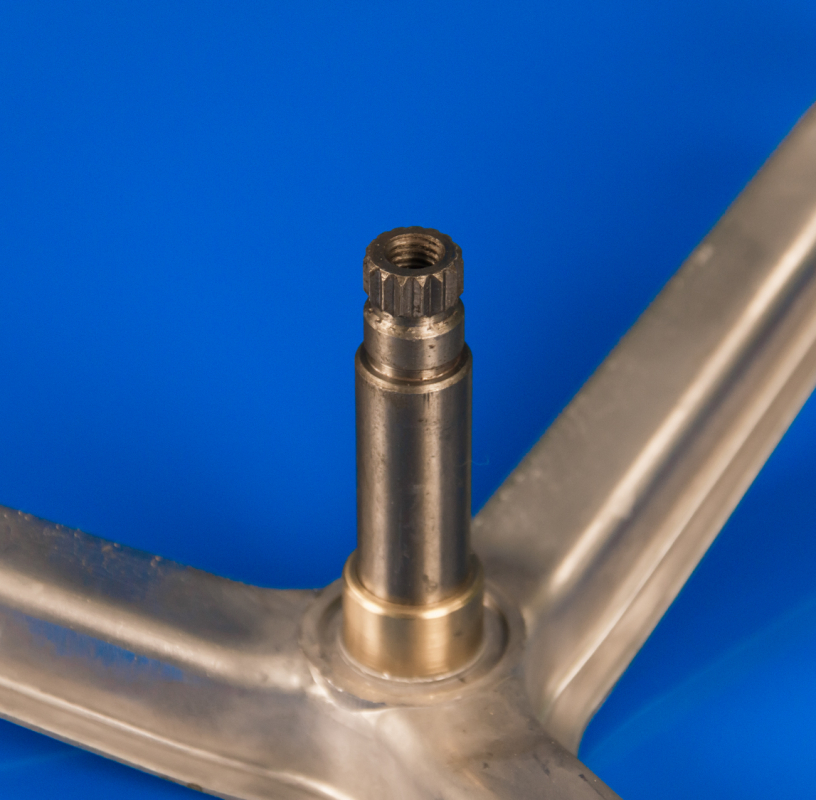

Особливості виробу: три фігурні лопаті закінчуються плоскими площадками для кріплення хрестовини різьбових з'єднань до металевого барабану, основа валу з латунною втулкою (на фото має золотистий колір), на вершині валу нарізані шліци під шків. На кресленні до виробу (дивіться вкладку "Креслення") детально промальовані контури і проставлені точні розміри хрестовини. Серед основних розмірів, слід врахувати розміри під корінний підшипник №204 який має розмір внутрішнього діаметра посадки на вал 20 мм (розташовується ближче до основи хрестовини близько втулки), і другий підшипник меншого діаметра №203 (посадка на вал 17 мм) розташовується ближче до вершини валу.

Параметри:

• Хрестовина барабана: Indesit Ariston.
• Корінний підшипник: 204.
• Другий підшипник: 203.
• Діаметр втулки під сальник: 25 мм.
• Відстань між підшипниками: 46 мм.
• Повна довжина вала: 82 мм.
• Кріплення шківа: Болтом M8.
• Відстань від осі вала до осі кріплення барабана: 205 мм.
• Кріплення: не комплектується кріпленням.

Можливе кріплення: 3 болта м10 * 25 мм або м10 * 30 мм, 3 гровера м10 и 3 гайки м10, або 3 контргайки.

Крестовина барабана Indesit C00089734 (производство EBI - Италия) подходит к большому количеству автоматических стиральных машин, предназначается для замены вышедших из строя изделий, соответствующих оригинальным номерам Indesit: C00034335, C00038453, C00089734.

Особенности изделия: три фигурные лопасти заканчиваются плоскими площадками для крепления крестовины резьбовым соединением к металлическому барабану, основание вала с латунной втулкой (на фото имеет золотистый цвет), на вершине вала нарезаны шлицы под шкив. На чертеже к изделию (смотрите вкладку "Чертеж") детально прорисованы контуры и проставлены точные размеры крестовины. Среди основных размеров, следует учесть размеры под коренной подшипник  №204 который имеет размер внутреннего диаметра посадки на вал 20мм (располагается ближе к основанию крестовины около втулки), и второй подшипник меньшего диаметра №203 (посадка на вал 17мм) располагающийся ближе к вершине вала.

Параметры:

• Крестовина барабана: Indesit Ariston.
• Коренной подшипник: 204.
• Второй подшипник: 203.
• Диаметр втулки под сальник: 25тмм.
• Растояние между подшипниками: 46тмм.
• Полная длина вала: 82 мм.
• Крепление шкива: Болтом M10.
• Расстояние от оси вала до оси крепления барабана: 205 мм.
• Крепеж: Не комплектуется крепежом.

Возможное крепление: 3 болта м10*25 мм или м10*30 мм, 3 гровера м10 і 3 гайки м10, или 3 контргайки (комплект 1.119.0015).

Країна: Италия

Бренд: EBI

Оригінальні коди: Indesit: C00089734, C00038453, C00034335

Придатність:

Ariston: ALS948TX (80147030000), CDE129ALL (80325700905), CD12TX/1 (80274390000), CDE129ALL (80325700000), ALS948TX (80185920000)

Hotpoint-Ariston: CDE129ALL/HA (80518110000), BWD129 (80332140000), BWD129 (80332140905), BWD12 (80288180000), BWD129 (80332140900)

Indesit: WP100EX (46277610000), W431TXEX (46255450000), W43TEX (46233060100), W63TEX (46233050100), W84TXEXTE (46264910000)

Whirlpool: WD1279TXDE (80060040000), WA1051X (80171080000), EWA1000NL (80174370000), W1048TDE (80084300000), W848TDE (80084290000)

*список моделей не повний, уточнюйте у менеджера
